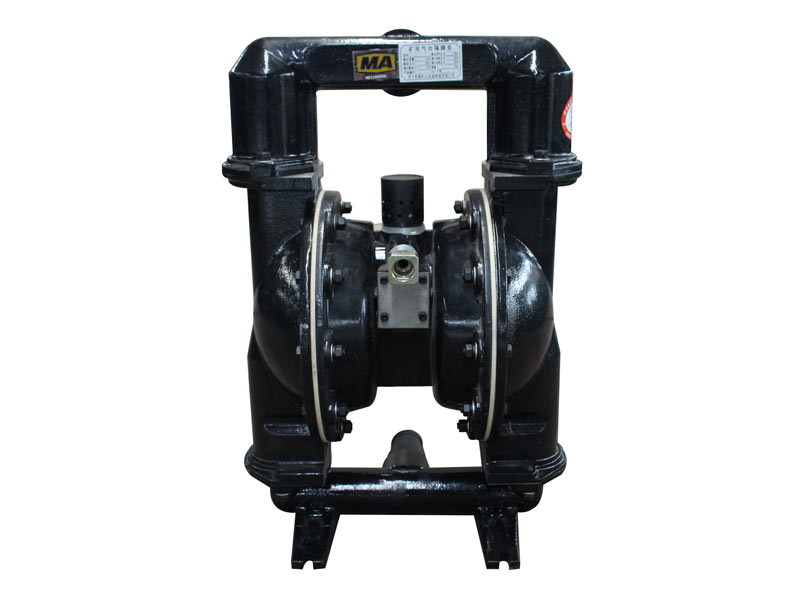

BQG礦用氣動隔膜泵
BQG礦用氣動隔膜泵
★產品說明：
BQG系列礦用氣動隔膜泵是我公司自主創新、自主研發、擁有自主知識產權的新型氣動產品，技術已達到國內領先、國際先進水平。 BQG系列礦用氣動隔膜泵是一種高質量的正向位移自吸泵，它以工礦企業常用的壓縮空氣為動力源，利用氣室中的壓力差在液體室中交替產生吸入液體壓力和正液體壓力，控制單向球閥開關確保液體的正向流動。該泵擁有無死點、抗失速設計和模塊化的氣動泵體/流體部分，有效的解決了原隔膜泵閥芯部件運動不到位等技術難題。 氣動隔膜泵是一種新型輸送機械，該產品核心部件采用鋁合金鑄造，隔膜、球及球座采用國際先進材料制造而成，具有質量輕、體積小、噪聲低、操作簡便、運行可靠，耐磨、耐腐蝕、防火、防爆等優點。特別適用于礦井、坑道、隧道工程和石油、化工等領域，同時，氣動隔膜泵還具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵等功能，適用范圍廣泛，可滿足不同用戶、不同介質的輸送需要，已成為無聲風動潛水泵的主要替代品。
★環境條件：
a)輸送任何可流動性物料，介質濃度(體積比)不得超過15%；
b)含固體顆粒的最大直徑不超過9mm；
c)工作環境溫度（5～50）℃；
d)輸送介質的PH在6～8范圍內；
e)輸送介質溫度不超過50℃；
f)適用氣壓范圍0.4MPa～0.8MPa。
★產品優勢及特點：
1、能耗小，節能環保；
2、體積小、質量輕、操作簡便、適用范圍廣；
3、純氣動產品，安全可靠；
4、可空載、過載運行，設備無損傷；
5、往復運動，無停頓，使用效率高。
★型號的組成及其代表意義：
BQ G ①/②
BQ: 礦用氣動泵
G: 隔膜
①: 額定流量l/min
?、? 出口壓力MPa
基本參數：
| 隔膜泵型號 Model | 流量（L/min） Flow | 出口壓力 (MPa) Output pressure | 耗氣量 (m3/h) Air consumption | 額定風壓 (MPa) Rated Air pressure | 質量 (kg) Weight | 安裝外形尺寸 (mm) Dimension | 進、出口管徑(英寸) （inch） Inlet/Outlet diameter |
| BQG170/0.25 | 170 | 0.25 | 0.5-1.5 | 0.6 | 25 | 490×400×340 | 1.5 |
| BQG140/0.3 | 140 | 0.3 | 0.5-1.5 | 0.6 | 25 | 490×400×340 | 1.5 |
| BQG100/0.4 | 100 | 0.4 | 0.5-1.5 | 0.6 | 25 | 490×400×340 | 1.5 |
| BQG230/0.25 | 230 | 0.25 | 0.5-1.5 | 0.6 | 25 | 490×400×340 | 1.5 |
| BQG180/0.3 | 180 | 0.3 | 0.5-1.5 | 0.6 | 25 | 490×400×340 | 1.5 |
| BQG100/0.5 | 100 | 0.5 | 0.5-1.5 | 0.6 | 25 | 490×400×340 | 1.5 |
| BQG350/0.2 | 350 | 0.2 | 1.2-2 | 0.6 | 33 | 644×438×390 | 2 |
| BQG125/0.45 | 125 | 0.45 | 1.2-2 | 0.6 | 33 | 644×438×390 | 2 |
| BQG250/0.3 | 250 | 0.3 | 1.2-2 | 0.6 | 33 | 644×438×390 | 2 |
| BQG380/0.3 | 380 | 0.3 | 1.2-2 | 0.6 | 33 | 644×438×390 | 2 |
| BQG400/0.25 | 400 | 0.25 | 1.2-2 | 0.6 | 33 | 644×438×390 | 2 |
| BQG150/0.5 | 150 | 0.5 | 1.2-2 | 0.6 | 33 | 644×438×390 | 2 |
| BQG450/0.3 | 450 | 0.3 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG450/0.2 | 450 | 0.2 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG200/0.4 | 200 | 0.4 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG320/0.3 | 320 | 0.3 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG500/0.2 | 500 | 0.2 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG620/0.2 | 620 | 0.2 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG700/0.12 | 700 | 0.12 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
| BQG200/0.5 | 200 | 0.5 | 1.5-2.5 | 0.6 | 55 | 890×538×477 | 3 |
